開発製品で絶対的なスピード対応が要求される試作品の設計製作。弊社では一点からの小ロット受注にも真剣に取り組みます。
またアイデア、ラフスケッチ、イラスト段階のものでも図面化及びデータ化すると共に、素材の提案や加工方法など、各専門分野における信頼ある外部業者を常に発掘しながら、試作業務をスムーズに行なえる体勢を「頻繁なコミュニケーション」と「丁寧且つ敏速な連携」で整えております。
![](link/spacer.gif)
時代の変化に対応した“今あるプロの技術力と経験値を取り入れる柔軟さ”と、“各専門分野の技術者による多様な視点”、そして“知恵のボトムアップ”がロイアルエンジニアリングの強みであります。自社工程だけでは出せないアイデアなども、ここから生まれることが多数あります。
ご要望される構想製品に最適な樹脂の選定からアッセンブリまでの対応で、金型及び成形に関するトータルプランニングをご提案しております。
試作金型ですが、通常使用される金型鋼材(NAK材等)を使用しておりますので、使用する樹脂材料にも因りますが5,000〜10,000ショットまで対応可能です。
![](link/spacer.gif)

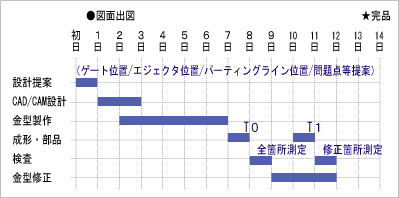

![最短14日、設計製作のスケジュール例(カメラ部品)](link/prot5.gif)
![](link/spacer.gif)
![](link/prot6.gif) |
![](link/prot7.jpg)
受注後7日
φ20×5mm
・穴/幅
・ハメ合い公差
![](link/spacer.gif)
![](link/prot9.jpg)
受注後14日
50mm×40mm×20mm
・4方向スライド(置き駒)
・精度 ±0.05
![](link/spacer.gif)
![](link/prot11.jpg)
受注後12日
40mm×30mm×30mm
・4方向スライド、斜め方向
・精度 ±0.03 |
|
![](link/prot8.jpg)
受注後9日
30mm×25mm×10mm
・3方向スライド(置き駒)
・平面度 0.01
![](link/spacer.gif)
![](link/prot10.jpg)
受注後10日
20mm×40mm×20mm
・3方向スライド
・精度 ±0.03
![](link/spacer.gif)
![](link/prot12.jpg)
受注後20日
60mm×40mm×60mm
・4方向スライド
・精度 ±0.03、平面度 0.03 |
